Ziel der Entwicklung

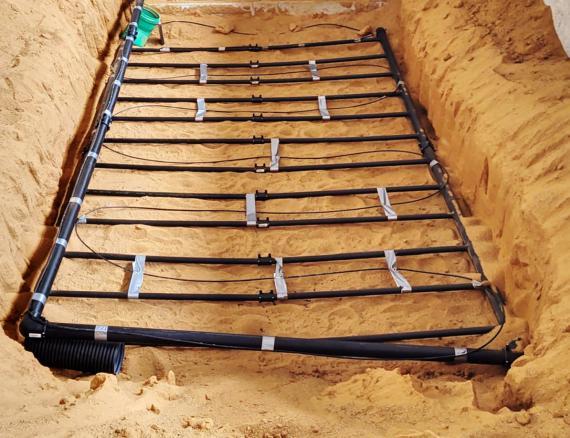

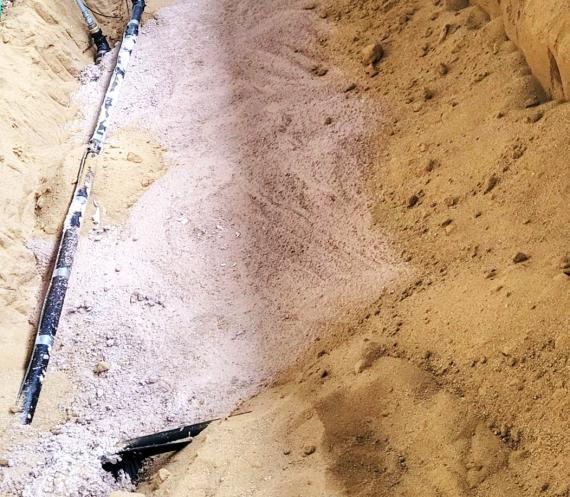

Erdgekoppelte Wärmepumpensysteme zählen zu den effizientesten Technologien für eine nachhaltige Wärmeversorgung. Die Erschließung der Wärmequelle ist jedoch häufig mit hohen Investitionskosten verbunden. Mit der Innovation werden modular aufgebaute Register in eine spezielle Retentionsschicht gebettet. Dadurch können Niederschläge sinnvoll thermisch verwertet werden und höhere Wirkungsgrade bei Wärmepumpen erzielt werden.
Vorteile und Lösungen
Durch die hydraulisch gleichmäßige Durchströmung aller Registermodule (Tichelmann-Prinzip) wird eine homogene Wärmeentnahme über die gesamte Kollektorfläche sichergestellt. Das modulare System ermöglicht eine bedarfsgerechte Anpassung der Kollektorleistung an unterschiedliche Gebäudegrößen und Wärmebedarfe sowie eine einfache und wirtschaftliche Installation. Durch den Einsatz vorgefertigter Register werden Montagezeiten reduziert, die Ausführungsqualität verbessert und eine reproduzierbare hydraulische und thermische Leistungsfähigkeit des Gesamtsystems gewährleistet. Im Vergleich zu konventionellen horizontalen Erdwärmekollektoren ermöglicht das Konzept eine standardisierte Installation mit hoher Betriebssicherheit und gleichmäßiger Wärmeentnahme.
Zielgruppe und Zielmarkt
Für den Wohnungs- und Gewerbebau stellt der horizontale Erdwärmekollektor mit vorgefertigten Registern eine innovative und flächeneffiziente Wärmequellenlösung für den Einsatz mit Wärmepumpen dar. Die Technologie ist insbesondere für Sole-Wasser-Wärmepumpen konzipiert und ermöglicht die Nutzung oberflächennaher Geothermie bei gleichzeitig wirtschaftlicher und standardisierter Installation. Das System eignet sich insbesondere für Bauvorhaben, bei denen der Einsatz von Luft-Wasser-Wärmepumpen aufgrund von Schall-, Platz- oder Gestaltungsvorgaben nur eingeschränkt möglich ist oder Tiefenbohrungen aus geologischen, wasserrechtlichen oder genehmigungsrechtlichen Gründen nicht realisiert werden können. Durch die modulare Bauweise und die Verlegung der Register nach dem Tichelmann-Prinzip kann die Wärmequelle an unterschiedliche Grundstücksgrößen und Wärmebedarfe angepasst werden und bietet damit eine leistungsfähige Alternative zu konventionellen Erdwärmekollektoren und Erdwärmesonden.
